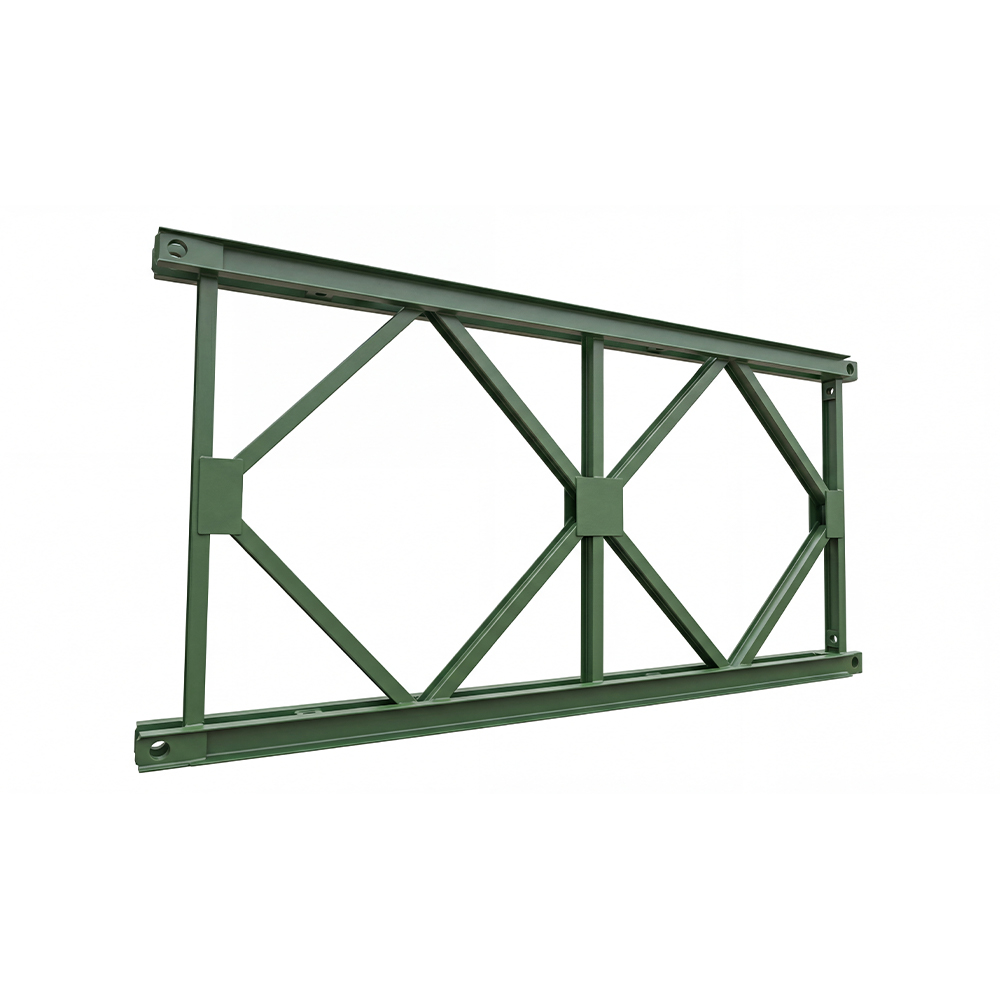

Tipe 321 - Struktur pendukung cor di tempat Panel jembatan Bailey: Bagian tali busur panel jembatan Bailey terbuat dari baja saluran 10# berpenampang ganda, dan bagian vertikal dan diagonal terbuat...
Lihat DetailAnggota tali busur panel jembatan Bailey terbuat dari baja saluran 10# berpenampang ganda, dan anggota vertikal dan diagonal terbuat dari balok 8# I. Seluruh struktur dilas hingga membentuk bentuk "silang", sehingga menghasilkan struktur yang stabil dan andal serta tidak rentan terhadap puntiran atau deformasi. Kapasitas dukung beban teoritis komponen struktur tali busur adalah 560 KN, kapasitas dukung beban teoritis komponen struktur vertikal adalah 560 KN, dan kapasitas dukung beban teoritis komponen struktur diagonal adalah 171,5 KN. Panel jembatan Bailey berfungsi sebagai komponen penahan beban utama seluruh jembatan dan dihubungkan dengan pin Bailey.
| Dimensi Luar | 3115*1500*176mm |
| Dimensi Jarak Pusat | 3000*1400mm |
| Bahan | Q355B |
