Tipe 321 - Komponen tegangan yang diperkuat untuk struktur pendukung yang dicor di tempat: Tipe ini menggunakan bagian baja saluran ganda 10#, strukturnya mirip dengan komponen tali busur pada jemb...

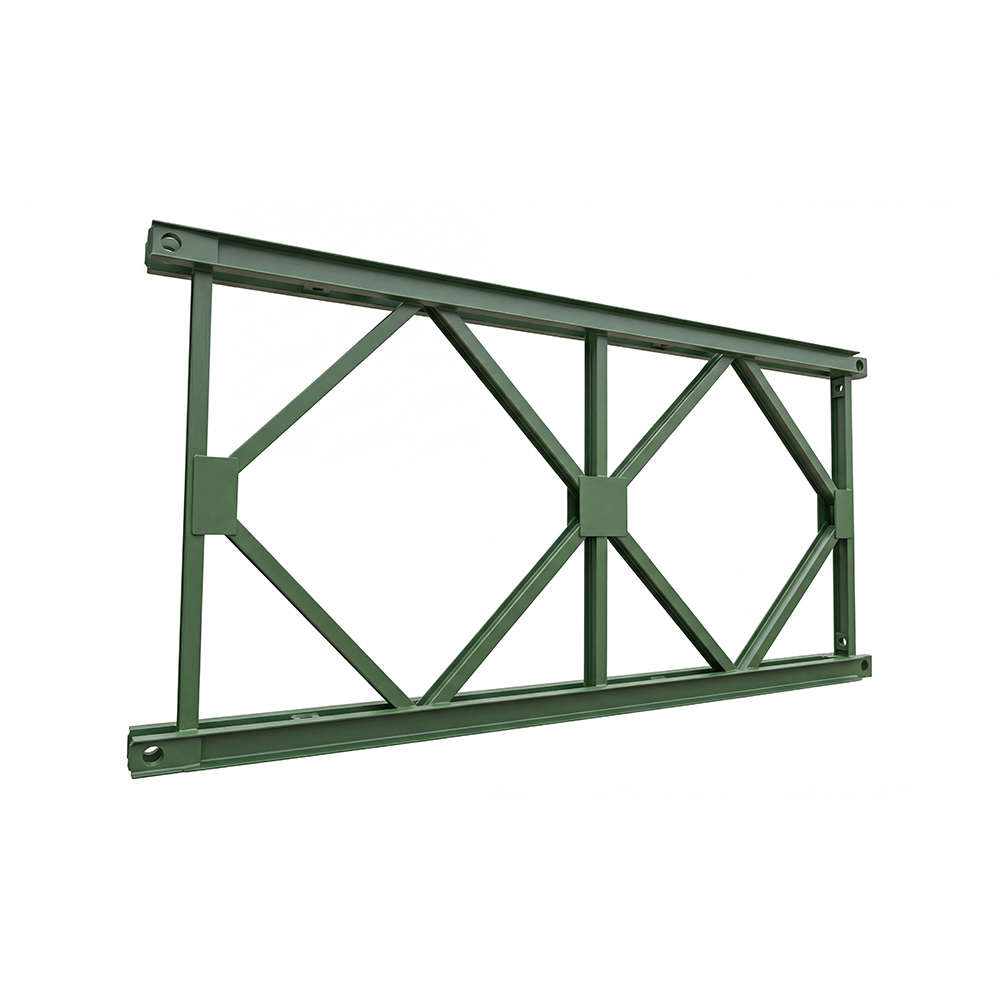

Lihat DetailTipe 321 - Struktur pendukung cor di tempat Panel jembatan Bailey: Bagian tali busur panel jembatan Bailey terbuat dari baja saluran 10# berpenampang ganda, dan bagian vertikal dan diagonal terbuat dari balok 8# I. Seluruh struktur dilas hingga membentuk bentuk "silang", sehingga menghasilkan struktur yang stabil dan andal serta tidak rentan terhadap puntiran atau deformasi. Kapasitas dukung beban teoritis member chord adalah 560 KN, kapasitas dukung beban teoritis member vertikal adalah 560 KN, dan kapasitas dukung beban teoritis member diagonal adalah 171,5 KN. Panel Bailey berfungsi sebagai komponen penahan beban utama seluruh jembatan dan dihubungkan dengan pin Bailey.
| Dimensi Luar | 3115*1500*176mm |
| Dimensi Jarak Pusat | 3000*1400mm |
| Bahan | Q355B |
